| Максимальный расход воздуха | 685 м3/ч |
| КПД рекуператора | 88 % |
| Подключение | 230/50 |
| Размер | 902x867x280 мм |
| Вес | 34 кг |

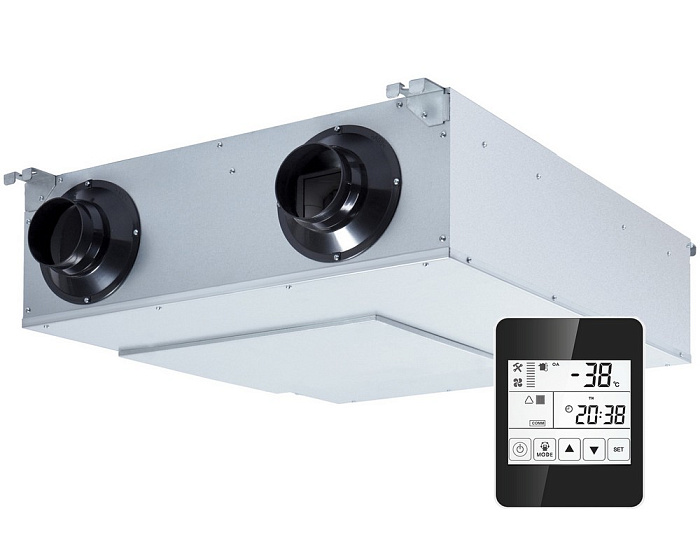

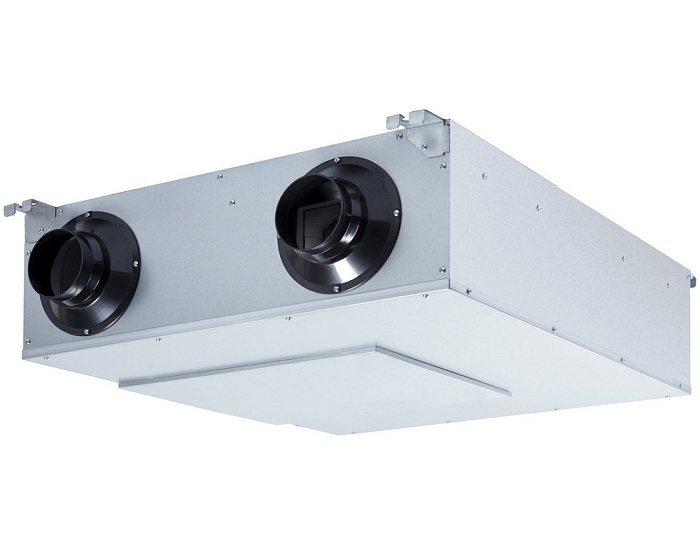

Приточно-вытяжная установка STAR - это компактное рекуперативное устройство предназначено для подачи, очистки и удаления отработанного воздуха в помещения небольших объемов. Нагрев и увлажнение воздуха осуществляется без дополнительных затрат электроэнергии. Происходит это за счет пластинчатого рекуператора мембранного типа, который извлекая тепло и влагу из утилизированного воздуха, передает их поступающему воздуху с улицы. Монтаж установки можно осуществлять непосредственно в обслуживаемом помещении и подвесным потолком.
Конструкция
Стандартно установки комплектуются приточным и вытяжным вентиляторами, приточным и вытяжным фильтрами, пластинчатым рекуператором и системой автоматического управления с пультом дистанционного управления. Инновационный тип рекуператора позволяет подогревать и увлажнять приточный воздух, при этом специальная мембрана рекуператора переносит из вытяжного воздуха только молекулы воды, оставляя в нем все загрязнения.
Вентиляторы установок оборудованы высокоэффективными крыльчатками с вперед загнутыми лопатками и асинхронными двигателями. Уплотненные шариковые подшипники двигателей не требуют техобслуживания и обеспечивают увеличенный срок службы. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском при температуре 125 °С.
В установке имеется две скорости вращения вентиляторов, возможность управления внешним электронагревателем (поставляется отдельно) и электронная защита рекуператора от обмерзания.
При наличии протяженной сети воздуховодов в каналы приточного и (или) вытяжного воздуха последовательно устанавливаются дополнительные вентиляторы подпора (поставляются отдельно).

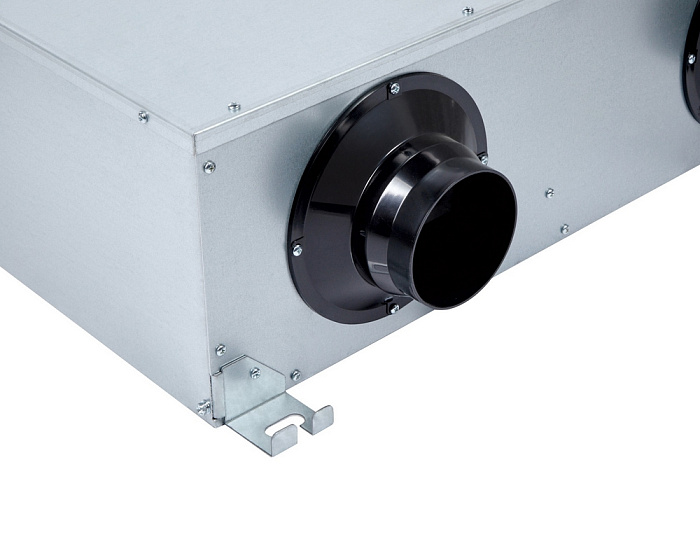

Установка предназначена для монтажа непосредственно к круглым воздуховодам.
Особенности приточно-вытяжной установки Shuft (Шуфт) серии STAR PVS
- Встроенная система автоматики
- Самодиагностика ошибок
- Программируемый пульт управления с ЖК-дисплеем в комплекте
- Функция программирования недельного расписания работы установки
- КПД рекуператора до 85-90% при максимальном расходе воздуха
- Степень фильтрации EU5
- Контроль загрязнения фильтра по времени наработки с изменяемым параметром
- Бесперебойная работа без обмерзания при температуре до -15С
- Два режима работы при температуре ниже -15С:
- автоматический режим оттаивания рекуператора
- режим предотвращения обмерзания с подключением внешнего электронагревателя
Монтаж
Приточно-вытяжная установка поставляется готовая к подключению. Установка монтируется горизонтально в подпотолочном пространстве. При монтаже необходимо обеспечить доступ для сервисного обслуживания установок.
Не допускается:
- использовать для транспортировки воздуха, содержащего тяжелую пыль, муку и т.д.
- монтировать во взрыво-, пожароопасных помещениях и для транспортировки воздуха с содержанием паров пожароопасных веществ.
Уход
Регулярно очищайте фильтр в зависимости от загрязненности, особенно в мае-июне, в пору цветения. В этот период может требоваться очищать фильтр 2 и более раз в месяц.
Для чистки фильтров и рекуператора не применяйте растворители и металлические щетки. Для удаления пыли пользуйтесь мягкой щеткой.
Проверка надежности электрических соединений производится не реже 1 раза в год.
Гарантия - 24 месяца.
| Бренд | SHUFT |
|---|---|
| Артикул | MN-63710 |
| Раздел | Вентиляция |
| Группа | Вентиляционные установки |
| Вес, кг | 34 |
| Воздуховод | Круглый |
| Воздухообмен, м³/ч | 685 |
| Габариты, мм | 902x867x280 |
| Гарантийный срок | 2 года |
| Диаметр канала, мм | 200 |
| Класс защиты | IP20 |
| Напряжение, В | 220 |
| Потребляемая мощность, кВт | 0.2 |
| Родина бренда | Дания |
| Статическое давление, Па (max) | 305 |
| Страна производства | Китай |
| Тип вент.установки | Приточно-вытяжная |
| Тип нагревателя | Электрический |
| Тип рекуператора | Пластинчатый |
| Ток, А | 0.96 |
| Уровень шума, дБ | 29 |
