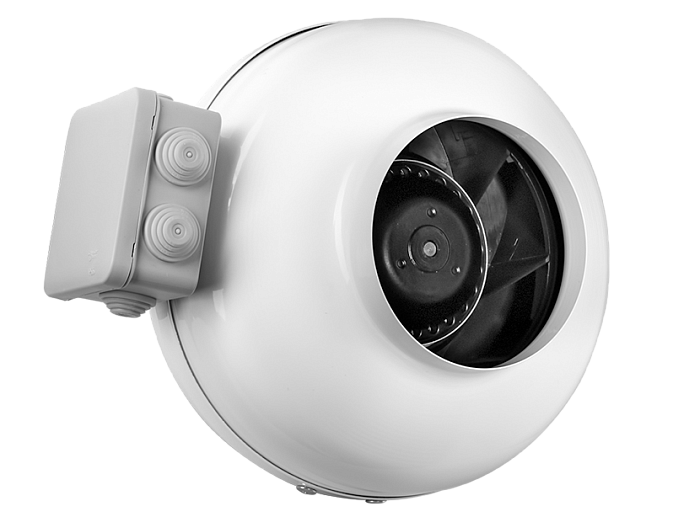

Канальный вентилятор круглый Shuft TUBE 200XL серии TUBE XL

Круглый канальные вентилятор TUBE 200XL изготовлен из оцинкованной стали. Одинаковые сечения входного и выходного каналов, расположенных на одной оси, и непосредственное присоединение вентилятора к воздуховодам дают возможность экономии расходов по монтажу вентиляционной системы. Благодаря специальной конструкции корпуса и крыльчатки достигается максимальное снижение шума и вибрации и оптимальные аэродинамические характеристики.Круглый канальный вентилятор TUBE 200XL является оптимальным решением при проектировании систем вентиляции в гостиницах, торговых предприятиях,спортивных сооружениях, складских помещениях, а также в большинстве общественных учреждений.Компактные габариты и небольшой вес вентиляторов позволяют одному человеку самостоятельно перемещать и устанавливать их.

Конструкция

• Корпус вентилятора TUBE 200XL изготовлен из листовой оцинкованной стали, которая отлично защищает от коррозии. Специально разработанный дизайн обеспечивает оптимизацию аэродинамических характеристик и снижение уровня шума. Разъемный корпус делает процесс технического обслуживания и чистки легким и удобным.
• Однофазный асинхронный двигатель с внешним ротором позволяет регулировать скорость вращения в интервале от 0 до 100%. Двигатель имеет встроенные термоконтакты с автоматическим перезапуском. Эффективное охлаждение двигателя достигается за счет его расположения непосредственно в потоке воздуха, что обеспечивает высокую надежность и продолжительный срок службы.
• Рабочее колесо с назад загнутыми лопатками обеспечивает высокий и стабильный напор,низкий уровень шума и высокую эффективность. Рабочее колесо установлено на роторе электродвигателя методом напрессовки, образуя единую, статически и динамически сбалансированную, жесткую конструкцию.
• Клеммная коробка имеет класс защиты IP44. Она поставляется в полностью собранном виде с подключенным конденсатором, что обеспечивает легкость проведения электромонтажных работ.

Отличительные особенности круглого вентилятора Shuft (Шафт) серии TUBE XL

• Прочный корпус из оцинкованной стали
• Высокоэффективная крыльчатка с загнутыми назад лопатками
• Высококачественные двигатели с внешним ротором
• Регулирование скорости 0-100% путем изменения напряжения (тиристорные или автотрансформаторные регуляторы)
• Разъемный корпус обеспечивает легкость обслуживания
• Встроенная термозащита
• Установка в любом положении

Монтаж

Вентилятор поставляется готовый к подключению. Вентилятор может устанавливаться на стену (окно) в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора).Необходимо предусматривать доступ для обслуживания вентилятора. ! Не допускается:  .. монтировать в помещениях, воздух в которых содержит "тяжелую" пыль, муку и т.п.  .. монтировать во взрыво пожароопасных помещениях

Уход

Вентилятор TUBE 200XL не требует специального технического ухода. Единственное требование чистка крыльчатки. Перед очисткой необходимо выполнить следующие действия:

1. убедиться в том, что:
   • электрический ток отключен,
   • включатель заблокирован
   • двигатель и рабочее колесо полностью остыли.
2. Снять крыльчатку вместе с электродвигателем. Чистить необходимо осторожно, чтобы не нарушить балансировку крыльчатки.
   • нельзя применять агрессивные химические вещества или очистители.
   • нельзя использовать острые предметы, устройства, работающие под высоким давлением.
   • нельзя погружать двигатель в воду или другую жидкость.

Крыльчатку рекомендуется чистить через каждые шесть месяцев.
